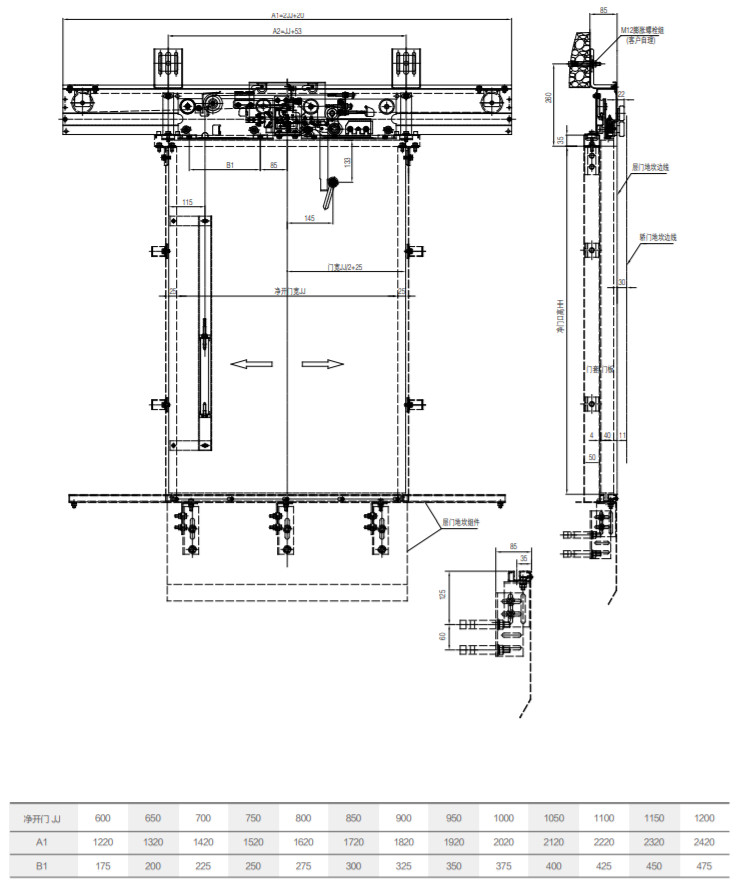

2-يوپۇرماق مەركىزى ئېچىلىش قونۇش ئىشىك ئۈسكۈنىسى THY-LD-B
1. قۇلۇپ ئېچىش ئۇسۇلى ئىشىك تاختىسىنى ئېچىش ۋە 45 كىلوگىراملىق پەلەمپەيسىمان تەسىر سىنىقىدىن ئۆتۈش.
2. ئىشىك ئېغىر بولقا بىلەن تاقاشقا مەجبۇر بولىدۇ ، ئېغىر بولقا ۋە يېتەكچى تۇرۇبا قونۇش ئىشىكىنىڭ ئىچكى تەرىپىگە قويۇلدى.
3. ئىشىك قۇلۇپى دۆلەتلىك لىفىت تەكشۈرۈش مەركىزىنىڭ سىنىقىدىن ئۆتۈپ ، CE ۋە CU-TR گۇۋاھنامىسىگە ئېرىشتى.
4. ئىشىك قۇلۇپىنىڭ قوللىنىشچان توك بېسىمى: ≤ AC230V ، ≤ DC110V.

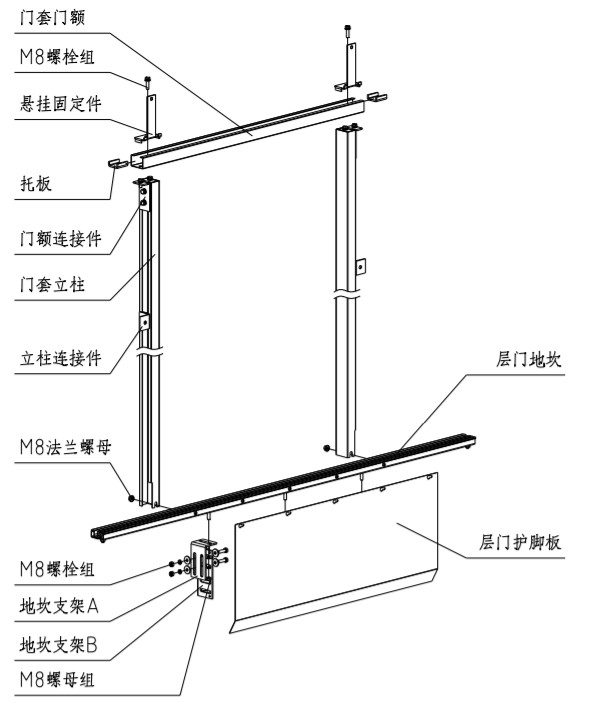

1. سىلىندىر ۋە ئىشىك ياپقۇچ ئورنىتىش
1.1. پەلەمپەينىڭ كىرىش-چىقىش ئورنىنى يۇقىرى سۈرئەتلىك تاشيولنىڭ چوڭ-كىچىكلىكىگە ئاساسەن بەلگىلەڭ سىلىندىرنىڭ مەركىزىنى كىرىش-چىقىش مەركىزى بىلەن ئوخشاش قىلىپ تەڭشەپ ، پاتقاقنىڭ مەركىزىگە بەلگە قويۇڭ. سىلىندىرنىڭ سەۋىيىسىنى 1/1000 دىن تۆۋەن قىلىپ تەڭشەڭ. سۇنىڭ كۆتۈرۈلۈش يولىغا كىرىشىنىڭ ئالدىنى ئېلىش يۈزى.
1.2. ئىشىك ياپقۇچ تۈۋرۈكى ۋە ئىشىك ياپقۇچ ئىشىكىنى ئۇلاش پارچىلىرى بىلەن قۇراشتۇرۇڭ ھەمدە ئاسما ئوڭشاش زاپچاسلىرىنى ئورنىتىڭ. ئىشىكنى پاتقاققا قويۇڭ ، ئىشىك ياپقۇچ تۈۋرۈكىنىڭ تىكلىكىنى 1/1000 دىن تۆۋەن قىلىڭ. ئىشىك قاپقىقىنىڭ مەركىزى كىرىش ئېغىزى بىلەن بىردەك بولۇپ ، سىل مەركىزى بەلگىسىنى ئۆلچەشتىن چىقىدۇ. ئىشىك قاپقىقىنىڭ تۆۋەنكى پېشانە تەكشىلىكى ۋە سىلىندىرنىڭ ئۈستۈنكى ئايروپىلانىنىڭ چوڭلۇقى تور ئىشىك ئېگىزلىكى. تەڭشەش تاماملانغاندىن كېيىن ، M8 فاڭجېن ياڭاقنى قۇلۇپلاڭ. چوڭ-كىچىكلىكىنى تەڭشىگەندىن كېيىن ، ئىستون ئۇلىغۇچنى تامغا توغرىلاڭ.
1.3. قونۇش ئىشىكىنىڭ ئۇچىنى قاراۋۇلغا توغرىلاڭ.

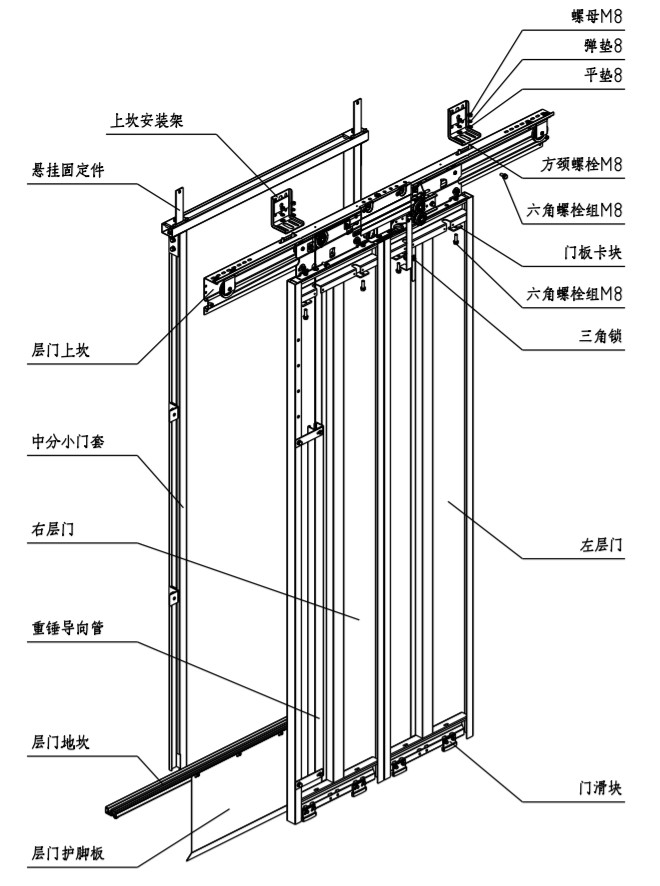

2. قونۇش ئىشىك ئۈسكۈنىسىنى ئورنىتىش

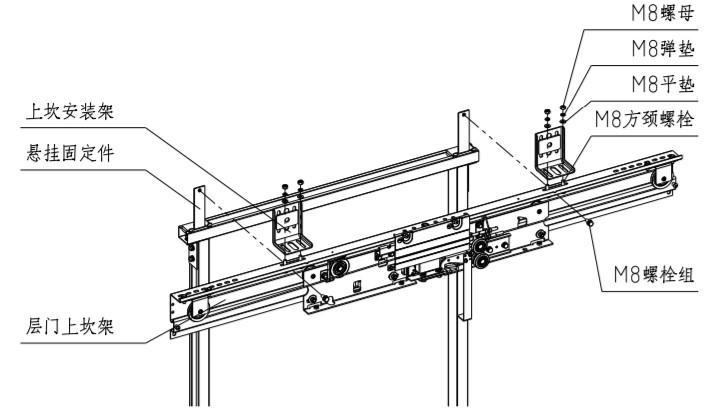

2.1. ئاسما ئوڭشاش قىسمىنىڭ تۆۋەنكى ئۇچىدىكى قونۇش ئىشىكىنىڭ ئۈستۈنكى سىلىندىر رامكىسىنى توغرىلاڭ ، ھەمدە ئۈستۈنكى سىلىندىر رامكىسى ۋە قونۇش ئىشىكىنىڭ ئاسما ئوڭشاش قىسمىنى M8 * 20 بولت گۇرۇپپىسى ئارقىلىق قۇلۇپلاڭ.
2.2. ئۈستۈنكى تامغا ئورنىتىش رامكىسىنى كېڭەيتىش بولتلىرى ياكى تام ئارقىلىق بولت بىلەن توغرىلاڭ. ئۈستۈنكى پەلەمپەيگە ئورنىتىش رامكىسى ۋە قونۇش ئىشىكىنىڭ ئۈستۈنكى ئېغىزى M8 كۋادرات بويۇن بولكىسى بىلەن ئۇلىنىدۇ.
2.3. قونۇش ئىشىكىنىڭ ئۈستى ۋە سول تەرىپىنى تەڭشەپ ، ئىشىكنىڭ مەركىزىنى ئېچىۋېتىش ۋە كىرىش-چىقىش مەركىزىنى بىردەك قىلىش كېرەك.
2.4. قونۇش ئىشىك ئۈسكۈنىسىنىڭ پولنىڭ تىكلىكىنى تەڭشەڭ. قونۇش ئىشىكى ئۈسكۈنىسىنىڭ پولنىڭ تىكلىكىنى تىك سىزىق سىزىش ياكى ماشىنا ئىشىك تۈۋىنى پايدىلىنىش ئارقىلىق 0.5 مىللىمېتىرغا تەڭشەڭ.

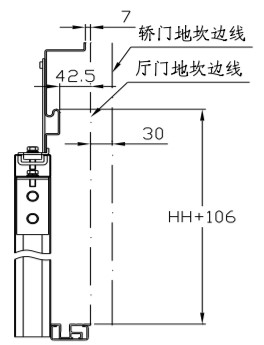

2.5 تۆۋەندىكى قەۋەت ئىشىكلىرىگە سىلىندىر رامكا ئورنىتىشنىڭ ئاساسلىق پارامېتىرلىرىنى تەكشۈرگەندىن كېيىن ، بارلىق قاچىلاش بولتىنى چىڭىتىڭ:
قونۇش ئىشىكىنىڭ ئۈستۈنكى سىلىندىر رامكىسىنىڭ ئېگىزلىكى: قونۇش ئىشىكىنىڭ ئۈستۈنكى سىلىندىرلىق يېتەكچى تۆمۈر يولىنىڭ ئۈستۈنكى يۈزى بىلەن قونۇش ئىشىكىنىڭ تۈۋىنىڭ ئارىلىقى HH + 106mm;
قونۇش ئىشىكىنىڭ ئۈستۈنكى سىلىندىر رامكىسىنىڭ مەركىزى: قونۇش ئىشىكىنىڭ ئۈستۈنكى سىلىندىر رامكىسىنىڭ مەركىزى بىلەن كىرىش-چىقىش مەركىزى ئوتتۇرىسىدىكى ياتلىشىش ± 1mm;
قونۇش ئىشىكىنىڭ ئۈستۈنكى پەلەمپەيسىمان تۆمۈر يولى بىلەن ماشىنا ئىشىكىنىڭ تۈۋىنىڭ ئارىلىقى: قونۇش ئىشىكىنىڭ ئۈستۈنكى سىيرىلما تۆمۈر يولى بىلەن قونۇش ئىشىكىنىڭ تۈۋىنىڭ ئارىلىقى 42.5 مىللىمېتىر ، ماشىنا ئىشىكىنىڭ تۈۋى بىلەن بولغان ئارىلىقى 72.5 مىللىمېتىر.
قونۇش ئىشىكىنىڭ ئۈستۈنكى سىلىندىر رامكىسىنىڭ ئېگىزلىكى: قونۇش ئىشىكىنىڭ ئۈستۈنكى سىلىندىرلىق يېتەكچى تۆمۈر يولىنىڭ ئۈستۈنكى يۈزى بىلەن قونۇش ئىشىكىنىڭ تۈۋىنىڭ ئارىلىقى HH + 106mm;
قونۇش ئىشىكىنىڭ ئۈستۈنكى سىلىندىر رامكىسىنىڭ مەركىزى: قونۇش ئىشىكىنىڭ ئۈستۈنكى سىلىندىر رامكىسىنىڭ مەركىزى بىلەن كىرىش-چىقىش مەركىزى ئوتتۇرىسىدىكى ياتلىشىش ± 1mm;
قونۇش ئىشىكىنىڭ ئۈستۈنكى پەلەمپەيسىمان تۆمۈر يولى بىلەن ماشىنا ئىشىكىنىڭ تۈۋىنىڭ ئارىلىقى: قونۇش ئىشىكىنىڭ ئۈستۈنكى سىيرىلما تۆمۈر يولى بىلەن قونۇش ئىشىكىنىڭ تۈۋىنىڭ ئارىلىقى 42.5 مىللىمېتىر ، ماشىنا ئىشىكىنىڭ تۈۋى بىلەن بولغان ئارىلىقى 72.5 مىللىمېتىر.
